Структура и функциональность модуля
Рассмотрим устройство тестируемого модуля. Память TLB состоит из 64 ячеек, которые составляют объединенный TLB (JTLB, joint TLB). Кроме того, для повышения производительности модуль содержит дополнительные буферы: TLB данных (DTLB, data TLB) и TLB инструкций (ITLB, instruction TLB). DTLB используется при трансляции адресов данных, ITLB - при трансляции адресов инструкций. Оба буфера содержат по 4 ячейки, содержимое буферов является подмножеством JTLB, обновление происходит по алгоритму LRU (last recently used).
Каждая ячейка TLB условно делится на две секции: секция-ключ и секция-значение. Секция-ключ включает в себя спецификатор сегмента памяти (R), номер виртуальной страницы, деленный на два (VPN2), идентификатор процесса (ASID), бит глобальной трансляции адресов (G) и маску страницы (MASK). Секция-значение состоит из двух подсекций, каждая из которых содержит номер физической страницы (PFNi), бит разрешения чтения (Vi), бит разрешения записи (Di) и политику кэширования страницы (Ci). Какая именно подсекция будет использована при трансляции адреса, определяется младшим битом номера виртуальной страницы.
Интерфейс тестируемого модуля TLB состоит из 30 входов (16 входов общего назначения, 3 входа DTLB, 4 входа ITLB, 7 входов JTLB) и 31 выходов (6 выходов общего назначения, 9 выходов DTLB, 8 выходов ITLB, 8 выходов JTLB) . Функциональность модуля включает операции записи, чтения и проверки наличия ячейки в памяти, а также операции трансляции адресов данных и инструкций. RTL-модель модуля разработана на языке Verilog и составляет ≈ 8 000 строк кода.

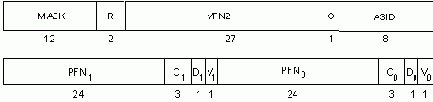

Рис. 7.Структура ячейки буфера трансляции адресов.
