Процесс разработки тестового сценария

В технологии UniTesK задание конечного автомата, на основе которого строится тестовая последовательность, вынесено в отдельный компонент - тестовый сценарий []. В тестовом сценарии задаются обобщенные состояния и итерации параметров методов. Обобщенные состояния определяют состояния конечного автомата и задаются с помощью функции, возвращающей обобщенное состояние на основе состояния модели. Таким образом, состояния модели разбиваются на классы с одинаковым обобщенным состоянием. Обобщенные состояния позволяют уменьшить количество состояний автомата. Итерации параметров методов задают перебор параметров, с которыми следует вызвать методы, определяя тем самым возможные переходы автомата. Однако при таком задании переходов состояние после выполнения метода неизвестно до вызова метода. Поэтому окончательный вид автомата определяется только в процессе обхода автомата.

На основе описания обобщенного состояния и итераций параметров методов специальный компонент тестовой системы, называемый обходчиком, строит обход переходов автомата, получая тестовую последовательность. В процессе обхода, выполняя вызовы методов, обходчик определяет окончания переходов автомата.

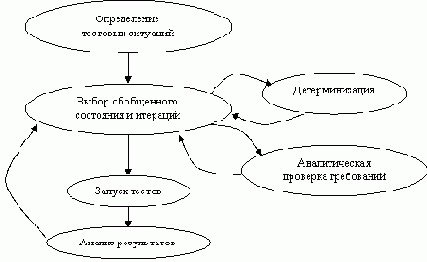

Процесс разработки тестового сценария начинается с определения тестовых ситуаций (рис. 1). Тестовая ситуация определяет множество состояний, метод, и наборы параметров при которых она может быть покрыта. Тестовая ситуация является достижимой в данном состоянии, если в этом состоянии существует такой набор параметров, что метод, вызванный с этим набором параметров в данном состоянии, покрывает эту ситуацию. Тестовые ситуации позволяют определить, какие состояния являются «интересными» для тестирования, а также судить о разнообразности обобщенных состояний. Обобщенные состояния являются разнообразными, если они позволяют покрыть выбранные тестовые ситуации.

Основным источником тестовых ситуаций является покрытие, определенное в спецификациях, так как именно оно является основным критерием завершенности тестирования в технологии UniTesK.
При определении тестовых ситуаций могут учитываться также дополнительные соображения, не нашедшие отражения при определении покрытия в спецификации. Например, если в качестве модельного состояния используются деревья, то дополнительным соображением может быть наличие разнообразных деревьев: высоких, широких, сбалансированных и т.д. Подобные свойства сложно отображать в спецификации. Другой пример дополнительного соображения - перебор значений свойства, не определяющего внешнее поведение реализации и, соответственно, не отраженнного в спецификации. Однако внутреннее поведение реализации может зависеть от этого свойства, используемого для оптимизации.

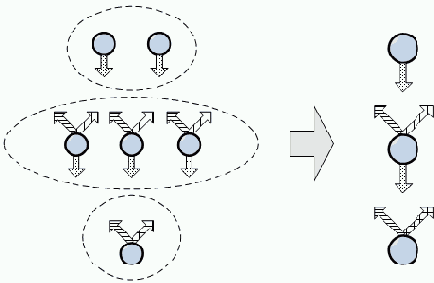

Рис. 1. Процесс разработки тестового сценария На следующем шаге процесса разработки тестового сценария происходит выбор обобщенного состояния и итераций параметров методов. Выбор обобщенного состояния является непростой задачей Это поиск компромисса между количеством состояний, их разнообразием и возможностями обходчика, использующего данное состояние для построения тестовой последовательности. Количество состояний непосредственным образом отражается на длине тестовой последовательности и времени работы тестов. Приемлемое количество состояний зависит от скорости работы системы. Опыт показывает, что для быстрых систем приемлемое количество состояний - несколько сотен, для медленных - несколько десятков. Обобщенные состояния должны быть достаточно разнообразными, чтобы обход всех переходов автомата покрывал выбранные тестовые ситуации. Для этого достаточно в качестве обобщения взять разбиение состояний на группы, в которых достижимы одинаковые наборы тестовых ситуаций. Такое разбиение обычно не приводит к большому количеству состояний, так как количество тестовых ситуаций обычно невелико. Рассмотрим пример обобщения. На рис. 2 в левой части показаны состояния, у каждого из которых нарисованы возможные переходы. Переходы, соответствующие разным тестовым ситуациям, показаны стрелками с разной штриховкой. Обобщением является объединение состояний с одинаковым набором штриховок выходящих стрелок.

Очевидно, что обход, покрывающий все переходы автомата, покроет все возможные тестовые ситуации.

Рис. 2. Пример начального обобщения Если количество обобщенных состояний слишком велико, то приходится жертвовать разнообразием, укрупняя обобщенные состояния. Укрупнение обобщенных состояний может приводить к тому, что в двух модельных состояниях одного обобщенного состояния, достижимыми являются разные множества тестовых ситуаций. Может получиться так, что в одном модельном состоянии тестовая ситуация достижима, а в другом - нет. Однако можно надеяться, что в процессе обхода будут получены оба состояния, и все тестовые ситуации будут все равно покрыты. В ситуации, показанной на рис. 3, обобщение состояний приводит к тому, что не всякий обход автомата покроет переходы, заштрихованные вертикальными линиями, сеточкой и точками. На рисунке эти стрелочки обозначены пунктирной линией.

Рис.3. Укрупнение состояний В ряде случаев достигнуть покрытия, не меняя обобщенного состояния, удается с помощью введения дополнительных сценарных методов или путем разработки дополнительного тестового сценария, возможно, с другим обобщенным состоянием. На этом же шаге процесса разработки тестового сценария выбираются итерации параметров методов. Итерации задаются в сценарных методах тестового сценария. В общем случае одному тестируемому методу может соответствовать несколько сценарных методов, и один сценарный метод может задавать итерации сразу для нескольких методов, а также последовательность вызовов. В наиболее частом случае каждому методу соответствует один сценарный метод. Итерация параметров может быть выполнена с фильтрацией по критерию покрытия. В этом случае итерируются идентификаторы элементов покрытия (тестовых ситуаций), и для каждого элемента подбирается набор параметров, покрывающий выбранный элемент. Фильтрацию также называют обобщением переходов, так как она разбивает параметры и состояния на группы, соответствующие разным элементам тестового покрытия. Фильтрация может использоваться как для сокращения количества переходов, так и для детерминизации автомата. После начального выбора обобщенного состояния и итераций следует проверить выполнение требований обходчика.

На данный момент в инструментах UniTesK есть пять видов обходчиков:

базовый обходчик;
обходчик детерминированных автоматов;
обходчик детерминированных автоматов с функцией сброса;
обходчик автоматов, имеющих детерминированный, сильно связный покрывающий подавтомат;
обходчик сильно дельта-связных автоматов.

Во всех этих обходчиках требуется, чтобы число состояний и переходов было конечно. В базовом обходчике не используется обобщенное состояние; считается, что у автомата имеется одно единственное состояние, и, таким образом, не накладываются какие-либо дополнительные ограничения. В обходчике детерминированных автоматов требуется, чтобы автомат, описываемый сценарием, был детерминированным и сильно связным. В обходчике детерминированных автоматов с функцией сброса требуется детерминированность автомата, а сильная связность обеспечивается с помощью функции сброса, задаваемой разработчиком сценария. Четвертый обходчик может работать с недетерминированными автоматами, однако в нем требуется, чтобы существовал детерминированный сильно связный подавтомат, который содержит все состояния исходного автомата. В последнем обходчике требуется, чтобы для любых двух состояний автомата существовала адаптивная тестовая последовательность, ведущая из одного состояния в другое. Заметим, что этому требованию заведомо удовлетворяют автоматы, содержащие детерминированный сильно связный покрывающий подавтомат. Для удовлетворения требований обходчиков можно использовать следующие методы:

дробление состояний;
введение связующих переходов;
обобщение переходов.

Метод дробления состояний описан в [] (в статье ему соответствуют алгоритмы 1 и 2 построения дельта детерминированного и вполне определенного фактор-графа). Здесь он называется методом дробления, так как его применение для заданного начального обобщения состояний и переходов приводит к разбиению состояний, принадлежащих одному обобщенному состоянию, на несколько непересекающихся групп, которые образуют новые обобщенные состояния ().

Использование метода дробления позволяет во многих случаях достичь детерминированности автомата. Многие предлагаемые в данной статье паттерны могут быть получены применением метода дробления. Однако для применения метода требуется представление модели в виде конечного автомата. Преставление модели в виде конечного автомата зачастую бывает слишком сложным из-за слишком большого числа получающихся состояний и переходов. Кроме того метод применим не для всех автоматов. Метод дробления может построить автомат, удовлетворяющий требованиям обходчика, однако число его состояний может быть слишком велико. Тогда для уменьшения количества состояний можно жертвовать разнообразностью состояний. Метод связующих переходов используется совместно с обходчиком автоматов, имеющих детерминированный, сильно связный покрывающий подавтомат. К уже имеющемуся недетерминированному переходу добавляется дополнительный детерминированный переход, гарантированно переводящий систему в заданное состояние. Например, если метод в зависимости от некоторых свойств переводит систему в два разных состояния, можно ввести дополнительный переход (сценарный метод), при выполнении которого перед вызовом метода свойства устанавливаются таким образом, чтобы перейти в требуемое состояние. На рис. 5 показан метод add, который в зависимости от некоторых свойств либо изменяет, либо не изменяет состояние. Для обеспечения существования детерминированного подграфа вводится сценарный метод add2, гарантированно переводящий систему в новое состояние.

Рис. 5. Метод введения связующих переходов Метод обобщения переходов состоит в использовании фильтрации при итерации параметров методов. Например, если при тестировании метода добавления элемента во множество целых чисел в качестве обобщенного состояния выбирать размер множества, то простая итерация параметров приводит к недетерминированному автомату. Обобщение переходов по ветвям функциональности «добавляемый элемент есть во множестве», «добавляемого элемента нет в множестве» позволяет получить детерминированный автомат (см.

рис. 6).

Рис. 6. Метод обобщения переходов До запуска тестов желательно проверить выполнение требований обходчика. Однако данная проверка затруднительна, поскольку до запуска тестов сложно представить точный вид автомата. В сценарии задаются лишь состояние автомата и итерации переходов, а результирующие состояния переходов определяются только во время работы теста. С одной стороны, неявное задание автомата позволяет упростить задание автомата в тестовом сценарии, но, с другой стороны, затрудняет проверку требований обходчика без запуска тестов. Кроме того, при неоднозначности в спецификации возможных пост-состояний тестирование разных реализаций может приводить к построению разных автоматов, отличающихся результирующими состояниями переходов. В процессе запуска тестов определяется точный вид автомата. Результатами запуска тестового сценария является

достигнутое покрытие спецификаций (тестовых ситуаций);
нарушение или выполнение требований обходчика;
количество состояний, переходов и время работы.

Таким образом, процесс построения тестового сценария оказывается сложным. Процесс затрудняется тем обстоятельством, что количество состояний модели велико, а порой и бесконечно. Построение автомата приемлемых размеров не гарантируется; кроме того, не для всех моделей можно построить автомат, удовлетворяющий требованиям обходчиков. Поскольку окончательный вид автомата определяется в процессе обхода, проверка требований обходчика до запуска тестов затруднительна, что еще больше усложняет задачу.
