Диаграмма состояний

Диаграмма состояний – это формальная спецификация всех состояний системы и возможных переходов между ними с помощью диаграмм действий. Но во избежание так называемого "взрыва состояний" был использован метод расширенных конечных автоматов (EFSM – Extended Finite State Machine). При этом выделяется множество так называемых управляющих состояний и множество переменных. Реальные же состояния системы описываются управляющими состояниями и наборами значений переменных. Каждому переходу приписывается (кроме обычных стимулов и реакций) предикат от значений переменных и действия по изменению значения переменных. EFSM позволяют существенно сократить размер описания, сохраняя практически всю информацию о системе.

На диаграммах имеются объекты типа State(Normal). Это управляющие элементы, или управляющие состояния. Переменные были введены как раз затем, чтобы не дублировать одно и тоже действие из разных состояний, а изобразить его один раз из одного управляющего состояния. Таким образом, каждому управляющему состоянию на диаграмме соответствует множество реальных состояний системы. То есть мы можем написать:

Состояние = . (где UML-State – есть управляющее состояние)

Соответственно, переходы между управляющими состояниями обретают предусловия (guard condition), определяющие, из каких конкретно состояний, соответствующих данному управляющему состоянию, возможен переход, и действия (action), определяющие, в какое конкретно состояние ведёт этот переход. Предусловия и действия записываются на простом языке, в котором есть следующие конструкции:

конструкция ::= список предусловий | список действий
список предусловий ::= предусловие | список предусловий, предусловие
список действий ::= действие | список действий, действие
предусловие ::= переменная = выражение
действие ::= переменная := выражение
выражение ::= переменная | константа
переменная ::= символ{символ}
константа ::= цифра{цифра}
символ ::= буква | цифра

Такой язык был выбран из-за простоты интерпретации, что упростило написание интерпретатора.
Но, как оказалось, перечисленных возможностей вполне достаточно для описания большинства возможностей графического интерфейса.

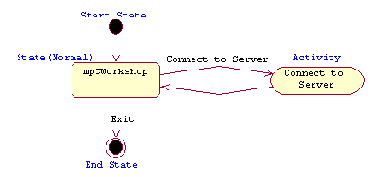

Ниже приведён пример диаграммы состояний с двумя переменными и одной поддиаграммой.

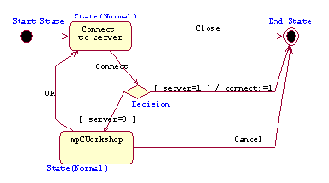

Поддиаграмма главной диаграммы, связанная с объектом типа Activity ‘Connect to Server’:

В этом примере используются две переменных – 'server' и ‘connect’. Значение переменной 'server' определяет состояние сервера (значение "1" означает, что сервер запущен, значение "0" означает, что сервер не запущен), а переменная 'connect' определяет наличие соединения с сервером (значение "1" означает, что есть соединение с сервером, а значение "0" означает, что соединения с сервером нет). Соответственно, интерпретировать эту диаграмму следует так:

Переход по событию ‘Connect to Server’ из управляющего состояния ‘mpCWorkshop’ означает переход в поддиаграмму, соответствующую объекту типа Activity ‘Connect to Server’, и дальнейший переход к состоянию ‘Connect to Server’.
Переход по событию ‘Close’ из управляющего состояния ‘Connect to Server’ ведёт в конечное управляющее состояние на этой поддиаграмме, что означает переход из Activity ‘Connect to Server’ на главной диаграмме в управляющее состояние mpCWorkshop.
Переход по событию ‘Connect’ из управляющего состояния ‘Connect to Server’ ведёт в объект типа Decision, в котором происходит разветвление в зависимости от значения переменной ‘server’.

Если сервер запущен (‘server=1’), то устанавливается соединение (‘connect:=1’), и, как и в случае 2, переход в конечное управляющее состояние этой поддиаграммы ведёт в управляющее состояние mpCWorkshop главной диаграммы.
Если сервер не запущен (‘server=1’), то переход ведёт в управляющее состояние mpCWorkshop этой поддиаграммы (это модальный диалог-предупреждение о том, что соединение не может быть установлено). Из этого управляющего состояния возможны два перехода – по событию ‘OK’ переход ведёт в управляющее состояние ‘Connect to Server’, а по событию ‘Cancel’, как и в случае 2, переход ведёт в управляющее состояние mpCWorkshop главной диаграммы.

Переход по событию ‘Exit’ из управляющего состояния ‘mpCWorkshop’ ведёт в конечное управляющее состояние главной диаграммы, что означает переход к начальному управляющему состоянию этой диаграммы, и дальнейший переход в состояние mpCWorkshop.

Итак, можно составить набор правил, определяющих переходы между состояниями:

Переход между состояниями осуществляется по событию и может состоять из нескольких переходов между управляющими элементами на диаграмме, к каковым относятся объекты типа State(Normal), Start State, End State, Activity, Decision, а также переход в поддиаграмму или возвращение из неё.
Событие есть непустое имя перехода.
Событие есть у всех переходов, начинающихся в управляющих элементах типа State(Normal), и только у них.
Переход из управляющего состояния типа State(Normal) происходит по событию.
Переход из управляющего состояния типа Start State, End State, Activity, Decision происходит без события.
Переход между состояниями начинается и заканчивается только в управляющих элементах типа State(Normal).
Переход между состояниями атомарный.
Каждый переход между управляющими элементами может иметь предусловия и действия. Наличие пустого предусловия по умолчанию означает его истинность. Пустое действие означает отсутствие изменения значений переменных.
Каждый переход может иметь несколько предусловий, разделённых оператором ",".
Каждый переход может иметь несколько действий, разделённых оператором ",".
Переходы детерминированы, то есть не может существовать двух переходов с одинаковым событием (или оба без события), начинающихся в одном управляющем состоянии и обладающих предусловиями, которые допускают одновременное выполнение.
На каждой диаграмме должны существовать начальное и конечное (не обязательно одно) управляющие состояния (на главной диаграмме конечное состояние может не существовать).
Поддиаграммы есть у объектов типа Activity, и только у них.
Если переход из какого-либо управляющего элемента ведёт в управляющий элемент типа Activity, это означает переход к начальному управляющему элементу поддиаграммы, соответствующей элементу типа Activity, и дальнейший переход без события.
Если переход из какого-либо управляющего элемента ведёт в конечный управляющий элемент какой-либо поддиаграммы, то это означает переход к управляющему элементу типа Activity, которому соответствует эта поддиаграмма, и дальнейший переход из этого элемента без события.
Если переход из какого-либо управляющего элемента ведёт в управляющий элемент типа Decision, это означает продолжение перехода от этого элемента без события.

Дальше диаграмма, составленная по таким правилам, подаётся на вход генератору тестов.

Кроме этого с каждым объектом на диаграмме (модель, диаграммы, управляющие элементы, переходы) связаны требования (спецификации) к данному объекту. Эти требования размещаются в поле Documentation, предусмотренное Rational Rose для каждого объекта на диаграмме. Эта требования записываются в виде инструкций на языке SQABasic, которые выполняет Rational Robot. В большинстве случаев с переходами связаны инструкции, означающие какие-то действия пользователя, а с управляющими элементами связаны инструкции, означающие требования к данному состоянию, которые может проверить Rational Robot, По сути данный набор инструкций реализует оракул этого состояния.
